Vista anteriore
- A: Supporto per la carta
- Estendere per caricare la carta nel vassoio posteriore.
- B: Coperchio del vassoio posteriore
- Aprire per caricare la carta nel vassoio posteriore.
- C: Vassoio posteriore
-
È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.
- D: Guide della carta
- Allineare le guide su entrambi i lati della risma di carta.
- E: Guide della carta
- Allineare le guide sui lati destro/sinistro/anteriore della risma di carta.
- F: Cassetto
-
Caricare carta comune in formato A4, B5, A5, Letter o Executive nel cassetto, quindi inserire quest'ultimo nella stampante.
- G: Vassoio di uscita della carta
- I fogli stampati vengono espulsi. Estrarlo prima di stampare.
- H: Pannello dei comandi
-
Consente di utilizzare la stampante o di modificarne le impostazioni.
- I: ADF (Alimentatore automatico documenti)
-
Caricare qui un documento. I documenti caricati nel vassoio dei documenti vengono sottoposti automaticamente a scansione un foglio alla volta.
- J: Coperchio dell'alimentatore documenti
- Aprire quando si eliminano i documenti inceppati.
- K: Vassoio di uscita dei documenti
- I documenti sottoposti a scansione dall'ADF vengono consegnati qui. Estrarlo frontalmente prima di eseguire la scansione dei documenti.
- L: Vassoio dei documenti
- Estrarlo per caricare un documento nell'ADF. È possibile caricare contemporaneamente due o più fogli del documento dello stesso formato e del medesimo spessore. Caricare il documento con il lato da sottoporre a scansione rivolto verso l'alto.
- M: Guida documenti
- Regolare tale guida per adattarla alla larghezza del documento nell'ADF.

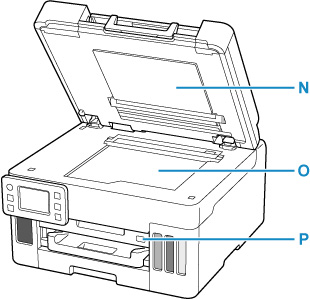

- N: Coperchio dei documenti
- Aprire per caricare un originale sul piano di lettura.
- O: Piano di lettura
- Caricare qui un originale.
- P: Porta dell'unità flash USB
- Inserire qui le unità flash USB.
